Установление МРОА-соединения


В своей работе МРОА осуществляет следующие действия:

  • Конфигурация. Эта фаза сродни фазе конфигурации в LANE, когда все устройства загружают свои настраиваемые параметры;
  • Распознавание. В этой фазе клиенты и серверы с помощью LECS узнают параметры друг друга;
  • Определение клиента-получателя - Target Resolution. В этой фазе Ingress МРС определяет АТМ-адрес клиента-получателя (Egress) с целью установления до него прямого виртуального канала.
  • Управление соединением (Connection management). Установление, поддержка и разъединение VC;
  • Передача данных.

    Конечно, в нашем материале нет возможности детально рассмотреть работу всех этих фаз, да это и не требуется для понимания процедуры. Поэтому мы остановимся только на описании наиболее существенной части - Target Resolution.

    В процессе распознавания ingress клиент узнал МАС-адреса всех серверов MPS, с которыми он напрямую связан через свои ELAN (напомним, что поскольку клиент может подключаться к нескольким ELAN, то и серверов, в составе этих ELAN может быть несколько). Теперь главная задача ingress-клиента - распознавать наличие потоков данных в одном и том же направлении. Пока такого распознавания нет - весь трафик пойдет через соответствующий роутер. В тот момент, когда регулярность потока установлена, то ingress-клиент должен выяснить АТМ-адрес того egress клиента, к которому этот поток направляется, и установить до него прямое АТМ-соединение. Для того, чтобы выяснить это, ingress-клиент направляет своему серверу специальный запрос - МРОА Resolution Request. Если сервер в состоянии этот запрос обработать, то клиенту возвращается ответ, где указан соответствующий АТМ-адрес.

    Ingress-сервер должен уметь обрабатывать поступающие ему от клиентов запросы. Если отыскиваемый egress-клиент локальный, т.е. он работает в паре с тем же сервером, что и ingress, то этот сервер сам сгенерирует ответ и направит его клиенту. В противном случае понадобится еще дополнительное общение между серверами с помощью сервера NHS. Исходящий (ingress) сервер при ретрансляции этого запроса подставляет свои данные вместо данных, указанных в запросе от клиента.
    Имеется в виду IP-адрес и АТМ-адрес. Это гарантирует, что запрос вернется именно к этому серверу. Все данные, указанные в этом запросе, которые поступили от клиента, заносятся в специальный буфер. При поступлении ответа его содержимое перенаправляется ingress-клиенту, где он будет обработан вышеописанным образом.

    В случае, если egress-клиент подключен не к тому серверу, что и ingress, то по сети отправляется Next Hop Resolution Request, и когда он достигает egress-сервера, то он отправляет своему клиенту запрос о настройке его внутренней таблицы - Cache Imposition Request. Этот запрос содержит данные о структуре кадров, реализуемых на противоположном конце, а также информация, необходимая для поддержки соединения. Клиент в свою очередь отвечает на этот запрос, указывая свои адреса и свой статус. Эти данные возвращаются по сети обратно серверу-отправителю в виде Next Hop Reply. Когда этот ответ дойдет до ingress-клиента, процедура определения клиента-получателя завершается, и ingress MPC переходит к процедуре установления прямого соединения.

    На рисунке 26 изображена общая схема процесса взаимодействия между клиентами МРОА. МРС-1 - клиент-отправитель (ingress). При поступлении пакета от верхнего уровня (в случае, если MPC в составе МРОА Host) или от одной из подключенных рабочих станций (если MPC в составе пограничного устройства МРОА) он отправляется через LANE к роутеру в MPS-1. В случае, если количество пакетов, направляемых в один и тот же адрес достигло заданного значения, то принимается решение о необходимости установления прямого пути (shortcut). Передача пакетов по этому пути отличается от передачи по умолчанию тем, что в первом случае пакеты передаются без кадровых заголовков, т.е. в формате данных отсутствует структура кадра. Это сделано из-за того, что на удаленном конце, возможно, реализован другой протокол второго уровня.

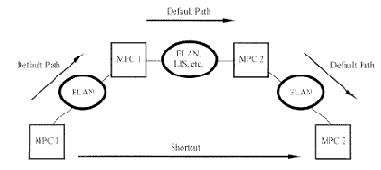

    Puc. 26. Установление прямого пути для передачи информации между клиентами

    Преимущества такой схемы - в ускорении процесса передачи и улучшении качества сервиса.

    |
