CAN протоколы высокого уровня



Сетевое управление


Так как в CAN-сети мы имеем дело с распределенными приложениями, должны отслеживаться определенные события(отказы различных частей приложения или отказ устройств). Поэтому главными задачами сетевого управления становятся обнаружение и вывод ошибок в сети и предоставление сервисов, позволяющих контролировать статусы устройств и вести координацию устройств. В зависимости от системных решений сетевое управление может вестись явным или косвенным путем.

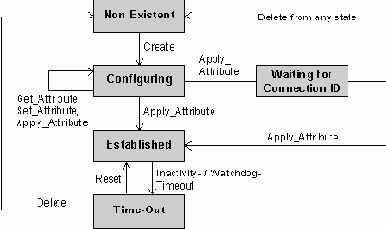

В DeviceNet каждое соединение контролируется. Поэтому каждая ожидающая сообщение конечная точка имеет "Inactivity/Watchdog" таймер, чтобы контролировать прибытие сообщения согласно предопределенному времени ожидания. Если время истекает, соединение выполняет действие "Timeout". На рис 3.5.1 показана диаграмма изменения состояний у объекта I/O.

Рис 3.5.1.: Device Net I/O Connection Object State Transition Diagram

После получения вызова CREAT ( Explicit сообщение) соединение настраивается при помощи подходящей последовательности вызовов явных сообщений и после этого устанавливается.

Перед получением доступа к сети каждое устройство должно совершить проверку на дубликат своего MAC-ID. Определенные алгоритмы выбора гарантируют уникальность MAC-ID.

Контроль может осуществляться также посредством Heartbeat сообщения, которое может посылаться устройствам посредством UCMM в формесообщения. В поле данных этого сообщения передается состояние устройства. Heartbeat сообщение вызывается объектом Idendity.
