OSI модель протоколов высокого уровня на базе CAN,протоколов TCP/IP
Для систем реального времени на базе CAN нет необходимости в реализации полной 7-ми уровневой модели OSI(рис 2.1). Это связано с тем, что типичная CAN система имеет в своей основе единственный канал данных для обмена сообщениями между устройствами, все устройства ориентированы на конкретный способ передачи данных по каналу, а приложения пишутся именно под данную архитектуру сети и данный протокол. Поэтому нет необходимости в реализации уровня представлений, уровня сеанса и сетевого уровня из 7-ми уровневой модели OSI и были оставлены только 3 уровня этой модели : физический уровень, уровень канала данных и уровень приложений(рис 2.2). Причем последний реализует некоторые функции транспортного уровня.

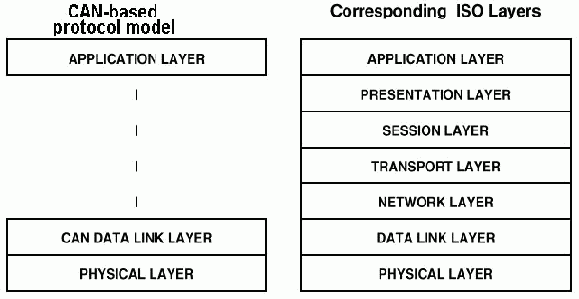

Рис 2.1

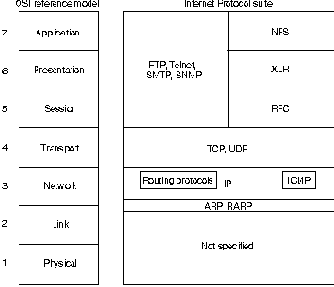

Рис 2.2Из-за широко использования CAN сетей с различными целями и требованиями существуют несколько главных стандартов CAN-протоколов высокого уровня : CAL (CAN Application Layer), OSEK/VDX, SAE J1939, CANopen, DeviceNet, SDS (Smart Distribution Systems),CAN-Kingdom. Далее более подробно будет рассмотрен стандарт DeviceNet для сравнения с TCP/IP.
