Маршрутизаторы NetRunner компании MICOM



Интегрированная маршрутизация


,

Интегрированные маршрутизаторы NetRunner полностью поддерживают маршрутизацию TCP/IP и IPX. Кроме того, NetRunner содержит несколько портов для интеграции синхронных (например, SNA, X.25, DDCMP) и асинхронных (например, DEC, HP) данных с маршрутизируемым сетевым трафиком. Такая возможность обеспечивает простой переход к современным технологиям клиент-сервер без значительных расходов на аренду WAN-каналов. Данные, используемые унаследованными приложениями, передаются по одному каналу с трафиком ЛВС.

Маршрутизатор позволяет устанавливать дополнительные платы, увеличивающие число портов, используемых для передачи данных. Кроме того, NetRunner обеспечивает компрессию унаследованных данных с использованием адаптивного кодирования Хаффмана и группового кодирования. Для сжатия трафика ЛВС используется специализированная микросхема STAC.

Интегрированный маршрутизатор включает порты для передачи унаследованных типов данных. Компрессия унаследованных данных и трафика ЛВС интегрирована с использованием технологии ретрансляции кадров (frame relay) и коммутации ячеек (MicroBand ATM) компании MICOM. Эти технологии позволяют обеспечить динамическое управление полосой как для сетевого трафика, так и для передачи данных, дающее возможность оптимального использования всей полосы арендованного канала. NetRunner поддерживает WAN-каналы от 4.8Kbps до T1 (1.544Mbps) / E1 (2.048Mbps).

Чувствительные к задержкам унаследованные данные (такие, как SNA) передаются через WAN-канал с минимальной задержкой, позволяющей избавиться от проблем, связанных с таймаутами, которые часто возникают при использовании SNA с традиционными маршрутизаторами. Используемые компанией MICOM методы ретрансляции кадров и коммутации ячеек более эффективны по сравнению с туннелированием и инкапсуляцией, используемых в традиционных маршрутизаторах. поскольку не требуется дополнительной полосы для передачи заголовков TCP/IP. Для сетей, которым присущи врожденные задержки (например, при спутниковой связи), I-Router обеспечивает недорогое решение для спуфинга (spoofing) SNA, реализованное в модуле SNAPS (см. Compression and Demodulation Technologies).


NetRunner обеспечивает возможность передачи по одному каналу с данными и трафиком ЛВС телефонных разговоров и факсимильных сообщений без дополнительных расходов. Добавив в базовый модуль NetRunner плату с одним или двумя каналами для передачи голоса/факсов, вы обеспечите возможность телефонно-факсимильной связи через WAN. Речь сжимается до уровня 4 - 16Kbps, а факсимильные данные используют полосу от 2.4 до 9.6Kbps.

На рисунке 3 показано соединение филиала с центральным офисом, обеспечивающее передачу данных, трафика ЛВС и голоса/факсов без использования интегрированных маршрутизаторов и с ними.

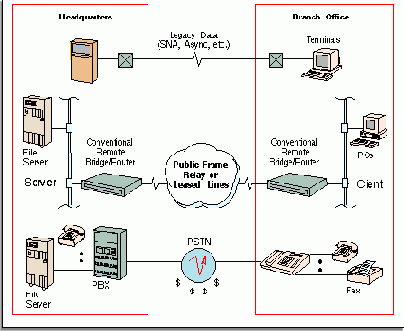

Рисунок 3A. Без использования интегрированных маршрутизаторов

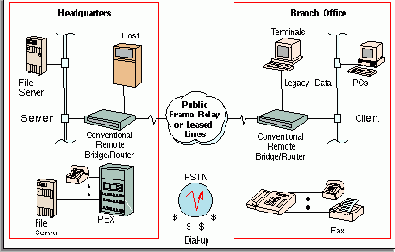

Рисунок 3B. With LAN/Data Integration Routing

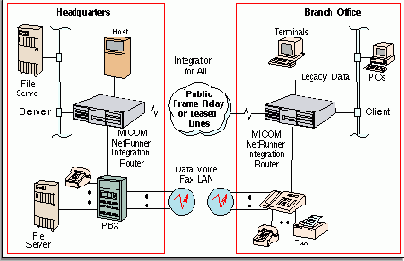

Рисунок 3C. Полная интеграция голоса, данных, факсов и трафика ЛВС

Поскольку технологии frame relay и MicroBand ATM динамически выделяют полосу только для активных в данный момент пользователей и только в направлении передачи, паузы в речи или белые участки документа при передаче факсов не отнимают полосу канала связи. Использование методов подавления тишины позволяет добиться того, что передача голоса/факсов занимает обычно не более 5% полосы WAN-канала.

Довольно часто для связи с филиалами используются линии 56/64Kbps, позволяющие обеспечить передачу данных, трафика ЛВС и речи/факсов. За счет компрессии речи до 12Kbps и использования технологии подавления тишины удается снизить требуемую для передачи телефонных разговоров полосу до 5Kbps. Поскольку телефон обычно используется не более 25%, средние затраты на телефонные разговоры обычно не превышают 2Kbps.

В приведенном примере унаследованные данные (9.6Kbps) сжимаются вдвое до 4.8Kbps, оставляя 56K - 2K - 4.8K = 49Kbps полосы канала для передачи трафика ЛВС. использование встроенных методов компрессии сетевого трафика, позволяет эффективно расширить объем передаваемых по WAN-каналу сетевых данных до уровня 100 - 150Kbps при одновременной (и бесплатной) передаче унаследованных данных, речи и факсимильных сообщений.



Использование интегрированных маршрутизаторов зачастую позволяет окупить расходы на оборудование всего лишь в течение одного года. Экономия обеспечивается за счет возможности одновременной передачи по одному WAN-каналу унаследованных данных, речи и факсов без какой-либо дополнительной оплаты. В сети с 4 удаленными филиалами при средней интенсивности телефонно-факсимильной связи и передачи данных экономия средств за пять лет использования сети может достигнуть $100,000. Интегрированные маршрутизаторы окупаются зачастую в течение первого года эксплуатации.
NetRunner - это маршрутизатор, который сам себя оплачивает.
Если Вы уже используете сеть IP/IPX с традиционными маршрутизаторами (Cisco, 3Com, Bay Networks и т. п.), для подключения новых филиалов можно использовать интегрированные маршрутизаторы NetRunners, обеспечивающие эффективное взаимодействие с традиционными устройствами. За счет использования протокола RIP в ЛВС, весь трафик LAN/WAN из сети с традиционными маршрутизаторами, будет корректно направляться адресатам, расположенным в сети с итнтегрированными маршрутизаторами и наоборот.

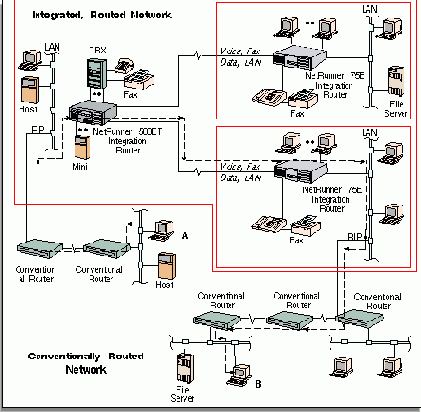

Рисуноке 4. Совместное использование NetRunner с традиционными маршрутизаторами

На рисунке 4 показан пример использования NetRunner в сети с традиционными маршрутизаторами. Все операции переноса файлов, передачи электронной почты и т. п. осуществляются как обычно в сети с маршрутизаторами, а кроме того, фрагмент сети с интегрированными маршрутизаторами позволяет организовать телефонно-факсимильную связь и передачу унаследованных данных между сетями, где такие маршрутизаторы установлены. Пунктирными линиями на рисунке показывают перенос файлов между рабочими станциями, расположенными в сетях с традиционными и интегрированными маршрутизаторами.

,

| |
