Маршрутизаторы NetRunner компании MICOM



Автоматическое управление широковещанием


,

Технология EasyRouter кроме метода AutoRouting включает также методы управления широковещательным трафиком (Automatic Broadcast Management - AutoCast) компании MICOM.

Сети с традиционными маршрутизаторами обеспечивают высокую эффективность использования полосы WAN-канала за счет эффективного управления широковещательным трафиком. Методы AutoCast при совместном использовании с технологией EasyRouter обеспечивают столь же высокую эффективность использования полосы без усложнения администрирования ЛВС.

AutoCast обеспечивает эффективность использования полосы и решение проблем, возникающих при передаче широковещательных пакетов, используемых для разрешения адресов IP и IPX (address resolution). Такие сообщения передаются при попытке одного устройства обнаружить присутствие в сети другого устройства - удаленного или локального. При передаче таких широковещательных сообщений эффективность использования WAN-канала сильно снижается.

Технология AutoCast предохраняет от возникновения перегрузки широковещательными пакетами. Такие сообщение, называемые широковещательными, приводят к значительному возрастанию используемой полосы (и снижения полосы, остающейся для передачи полезного трафика), особенно существенному в больших сетях. В некоторых ситуациях включенные в ЛВС устройства могут передавать очень большое количество широковещательных пакетов, что может привести к перегрузке сети (broadcast storm).

Технология AutoCast technology подобно традиционной маршрутизации, позволяет предотвратить возникновение широковещательного шторма за счет локального разрешения адресов в ответ на широковещательные запросы, связанные с необходимостью такого разрешения. Такой способ разрешения адресов называется Address Resolution Spoofing (обманное разрешение адресов) и позволяет маршрутизаторам NetRunner избавиться от передачи широковещательных сообщений в другие ЛВС и связанной с этим перегрузки WAN-каналов.

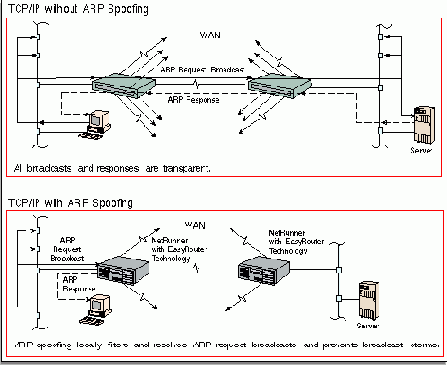

Рисунок 7A. TCP/IP ARP (Address Resolution Protocol) Spoofing

На рисунке 7A показана реализация ARP spoofing для среды UNIX и TCP/IP, а на рисунке 7B реализация SAP spoofing для среды Novell IPX/SPX. На обоих рисунках в верхней части показана ситуация, возникающая при отсутствии обманного разрешения адресов (spoofing) широковещательные пакеты в таких случаях передаются всем устройствам во всех подключенных ЛВС. Широковещательные сообщения показаны на рисунках в форме стрелок. В случае сети Novell сообщения сервера "Here-I-Am" (я здесь) перехватываются маршрутизатором NetRunner.

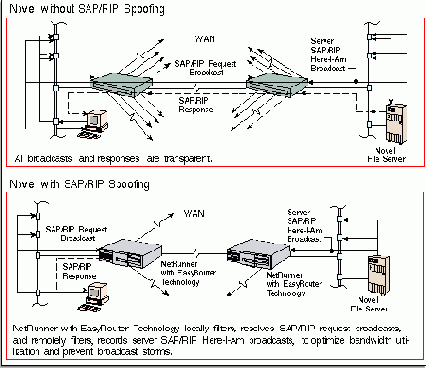

Рисунок 7B. Novell SAP/RIP (Server Advertising Protocol) Spoofing

Технология AutoCast обеспечивает существенную экономию полосы пропускания канала. В сети с 40 рабочими станциями, подключенными к серверу через WAN при сбое сервера из-за возникающего в результате широковещательного шторма расходуется около 35% полосы 56Kbps . При 120 рабочих станциях WAN-канал в результате шторма будет полностью загружен широковещательным трафиком.
